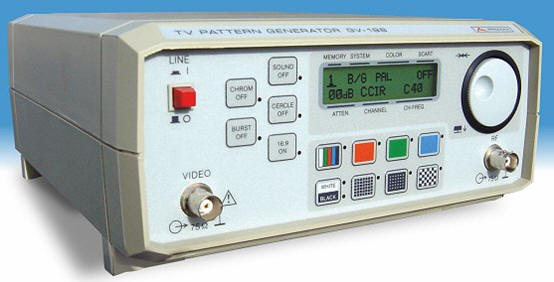

GV198多制式電視信號產生器(37到865 MHz)

9種測試圖案

  •  4:3和16:9格式

  •  電子圓

  •  前面板測試圖案指示圖標

輸出

  •  RF射頻

  •  RGB

  •  S-VHS S視頻端子

  •  SCART 插座

  •  同步脈衝

  •  復合視頻

英文資料
Manual

415KB

Datasheet

85KB

TV Generators
Catalog

330KB

   GV198是市場上最值得購買的PAL/SECAM/NTSC電視信號產生器之一。該儀器有9種不同的圖案顯示，僅需一次按鍵即可選取。這些圖案可廣泛用於各種電視接收機的調測，也可通過目測圖案來判定故障，圖案提供了4:3和16:9兩種格式。

   合成的RF調製器涵蓋了37到865 MHz的範圍，可選擇CIR、OIRT或FCC頻道，或直接按頻率進行調諧，步進50 KHz。電子衰減器允許最大衰減為50 dB，可以10 dB步進操作。

   GV198有10個記憶用來保存10個不同的、可直接存取的測試配置。

  •  9種不同圖案可直接一鍵存取

  •  4:3和16:9格式

  •  可附加電子園

  •  雙邊帶調製

  •  頻率調諧或CCIR、OIRT、FCC頻道表調諧

  •  多標準多制式國際線路

  •  多達10個可用記憶單元

  •  經濟適用

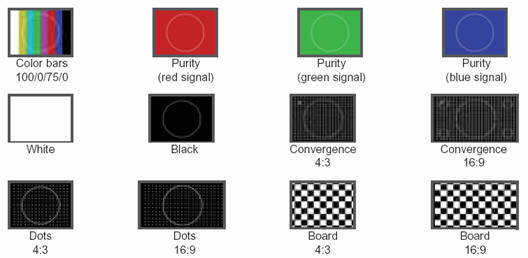

圖示：

規格

制式和標準

PAL

B/G/D/K/I/M/N

SECAM

B/G/D/K/L

NTSC

M

視頻調製

雙邊帶調幅

聲音調製

類型

單聲道，多標準

載波

可選 開/關

載波頻率

4.5 到 6.5 MHz

調製類型

FM / AM (1 kHz)

PAL 彩色副載波

頻率

3.5756118 到 4.43361875 MHz <± 30 ppm

色同步脈衝持續時間

2.4 µs (10 ±1 Fsc週期)

色同步位置

5.6 µs + 100 ns 從同步側前的行

幅度誤差

± 5%

NTSC

頻率

3.579545 MHz <± 30 ppm

色同步脈衝持續時間

2.38 µs (10 ±1 Fsc 週期)

色同步位置

5,56 µs + 100 ns從同步側前的行

幅度誤差

± 5%

SECAM

副載波頻率

4.250000 到 4.406250 MHz ± 2 kHz

色度信號幅度

-1.5 到 -1.9

色度預修正

貝爾濾波器

復合視頻輸出

幅度

1 Vpp

極性

負

連接器

BNC和SCART, 75Ω

RGB輸出(SCART)

幅度

0.7 Vpp

連接器

SCART, 75Ω

復合同步輸出

信號

行＋場

幅度

2.5 Vpp

連接器

BNC，1KΩ

低頻輸出(SCART)

頻率

1KHz

幅度

500 mVpp

連接器

SCART, 10 kΩ

射頻輸出

頻率範圍

37 到 865 MHz

幅度

85 dBµV ± 3 dB

電源

市電

110-125-220-230/240V AC ± 10%,50-60 Hz

功耗

15 W

機械特性

尺寸

212×102×241 mm（寬×高×深）

重量

1.78 kg
