| 規格 |
GV298 |
電視制式
顯示 |
PAL B/G/H/D/K/I/N
16位顯示：包括頻率、頻道指示和圖案等 |
|
高頻載波
頻率範圍
調諧
高頻輸出
衰減
連接器 |
合成37-865 MHz
每級頻率 50 kHz
使用頻道 CCIR
80 dBμV±3dB 75Ω
每級20 dB 衰減共60 dB
BNC(75Ω) |
|
視頻調製
調製類型
調製指標
V/A比率 |
AM,雙邊帶調製
85%
13dB |
伴音
載波調製
調製方式
飄移 |
5.5/6/6.5 MHz（可選）
FM 1KHz
±30 KHz |
| 測試圖案 |
100%白色
方格加圓圈
點
棋盤方格
標準彩條
紅色
綠色
藍色
灰階
灰色
|
視頻輸出
振幅
極性
連接器 |
1Vpp
正
BNC與歐洲標準接口(75Ω) |
R-G-B輸出
幅度
連接器 |
0.7Vpp
歐洲標準接口 |
示波器觸發輸出
信號
連接器 |
垂直和水平
BNC（5 KΩ） |
音頻信號
幅度
頻率
連接器 |
250 mVpp
1 KHz
歐洲標準接口10 KΩ |
|
|
 |
|

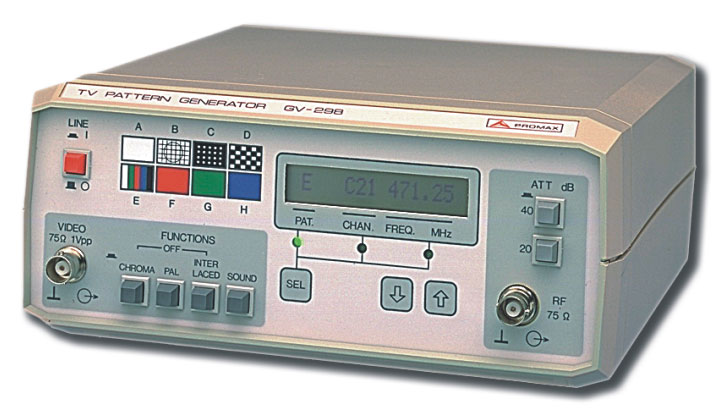

GV298彩色、黑白電視信號發生器功能強大，易於操作，能產生10種測試圖像，是測試／維修有線電視、彩色、黑白電視機的理想儀器。新增視頻和音頻輸出由方型插座輸出。全新高頻組件頻率37-865MHz，囊括了中國現行電視頻率。輸出頻率、圖案及頻道由面板按鍵選擇，用大型
LCD 顯示。頻率由面板調諧按鍵作每級50K微調，用5位數字
LCD 顯示。備有伴音6.5MHz制式供選擇。有水平及垂直同步脈衝輸出，增設隔行掃描功能，使測試更加靈活高效。結構精密，攜帶方便，誠屬內外勤使用的理想圖像信號發生器，是專業人員的好助手。
|
|
測試圖案
|
|
|
電源
電壓
功率 |
110-125-220-230-240 VAC/ 50∼60 Hz
8 瓦 |
機身特徵
尺寸
重量 |
212×102×241mm（寬×高×深）
2.25千克 |
| 附件 |
說明書，BNC/TV同軸電纜，電源線，備用保險絲 |
|
