GV998 多制式高級模擬/數字電視信號產生器

37種測試圖案

  •  可編程的TS傳輸流比特率

  •  4:3和16:9格式

  •  所有圖案都可附加電子園

  •  MPEG-2台標圖案

輸出

  •  RF射頻

  •  YPbPr

  •  TS MPEG-2

  •  RGB

  •  S-VHS S視頻端子

  •  SCART 插座

  •  同步脈衝

  •  復合視頻

英文資料

Datasheet 105KB
TV Generators
Catalog

330KB

　

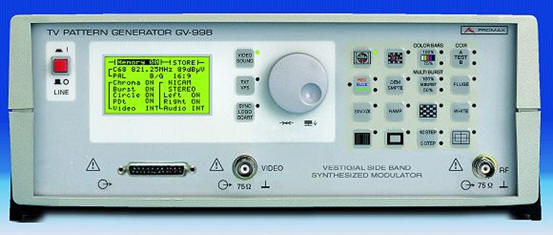

    GV998 是PROMAX推出的高級模擬/數字電視信號產生器。在模擬模式下該儀器和GV898+具有同樣的性能，是一款非常靈活的多制式、多標準儀器。在數字模式下，該儀器提供了MPEG-2格式的碼流（Transport Stream）輸出，是製造、檢測和維修各種數字電視接收機的理想選擇。

    GV998的輸出信號完全符合DVB（DVB-PI）規範，能應用於QAM、QPSK和COFDM數字調製器。

    GV998帶有外部音頻/視頻模擬輸入端子。這些信號能轉換到CCIR 656和I2S格式，並和標準圖案多路復用，然後進行MPEG-2編碼並產生碼流輸出。該儀器採用微處理器控制，處理各種用戶界面和內部電路。此外，GV998能夠改變傳輸數據流的格式，並可用電腦進行控制。

  •  MPEG-2測試信號，SPI或ASI格式

  •  測試信號包含有效的音頻和視頻節目

  •  外部模擬和數字音頻/視頻輸入

  •  活動MPEG-2視頻圖案產生器

  •  MPEG台標圖案

  •  RS-232遙控操作

  •  多標準多制式國際線路模擬電視信號

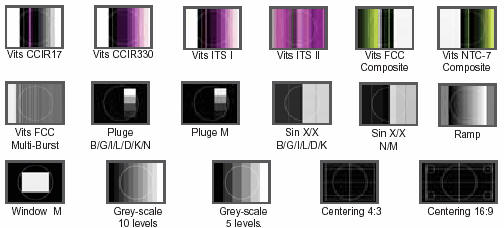

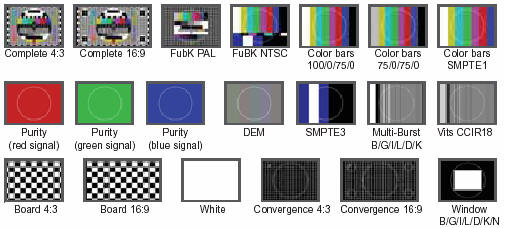

圖示：

規格

制式和標準

PAL

B/G/D/K/I/M/N

SECAM

B/G/D/K/L

NTSC

M

視頻載波

分辨率

50 KHz

調諧

頻道或頻率(CCIR/STDL/OIRT/FCC)

測試圖案

37個

前面板輸出

射頻

頻率範圍

35 到 900 MHz

輸出電平

80 dBµV ，衰減60dB，1 dB步進

調製方式

殘差邊帶調製

復合視頻

75Ω，1 Vpp，正極性，BNC連接器

MPEG-2



SPI

ASI

輸出

TS並行口

TS串行口ASI

比特率

MPEG為VBR，TS為CBR

視頻

ISO/IEC 13818-2 MP@ML

DVB-ASI EN/ISO/IEC 13818-1



聲音

ISO/IEC 11172-3 (MPEG 音頻)

1/2層 – 44.1KHz

後面板輸出

黑脈衝

75Ω，負極性，BNC連接器

RGB

75Ω，0.7 Vpp，BNC連接器

YPbPr

0.7 Vpp，BNC連接器

S-VHS

75Ω，1.3 Vpp(lum.) - 0.3 Vpp(crom.)

同步

CS，行脈衝，場脈衝

SCART

彩色台標

2個獨立的，位置可選，模擬和MPEG

圖文電視

索引頁和4個數據頁，4種語言

聲音

Mono單聲道

AM-FM-NICAM調製

雙聲道立體聲Zweiton

B/G/D/K/M標準

雙聲道立體聲NICAM

B/G/L/I/D/K標準

輸入

視頻和音頻

PDC

節目傳送控制

制式

PAL B/G/I/D/K，開/關可選

目錄

可選開始(START),停止(STOP)和暫停(PAUSE)，日期，時間，國家

VPS

制式

PAL B/G/D/K，開/關可選

目錄

可選開始(START),停止(STOP)和暫停(PAUSE)，日期，時間，國家

WSS

寬屏幕信號

制式

PAL B/G/I/D/K

目錄

4:3、14:9和16:9格式，8種組合

電源

市電

110-125-220-230/240V AC ± 10%,50-60 Hz

功耗

40 W

機械特性

尺寸

288×102×307 mm（寬×高×深）

重量

5.8 kg
