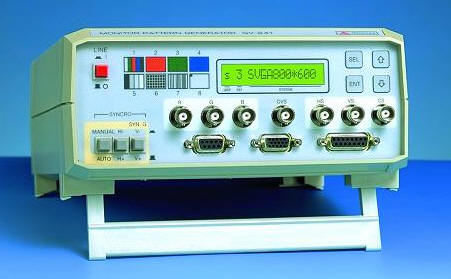

GV241監視器測試信號產生器

8種測試圖案

•  彩條

•  三原色（紅、綠、藍）

•  灰度條

•  交叉影線

•  多波群信號

•  100％白

輸出

•  2×D9

•  D15

•  RGB

•  復合同步

•  行同步

•  場同步

•  無同步視頻

英文資料

Datasheet		68KB
TV Generators Catalog		330KB

測試寬範圍的不同型號的電腦顯示器，需要一台萬能監視器測試信號產生器，GV241能滿足您的需要，可廣泛用於各類電腦監視器的檢測、調整、校驗和維修。

GV241提供了多達29種顯示格式，同步、行和場時鐘信號非常可靠。同時，該儀器提供了3種類型的監視器連接器，如RGB、CVS輸出，行、場和通過BNC連接器輸出的復合同步脈衝。

公差

• 行頻率偏移：±1%

• 場頻率偏移：±1.5%

圖示：

SH(2)：行同步 PPH(3)：行後邊沿黑電平肩 PAH(4)：行前邊沿黑電平肩

SV(6)：場同步 PPV(7)：場後邊沿黑電平肩 PAV(8)：場前邊沿黑電平肩

圖像格式參數表

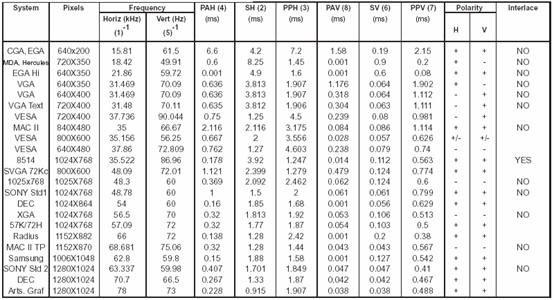

第一組（P）

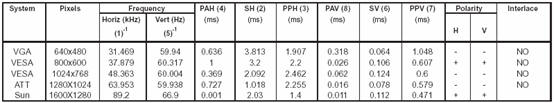

第二組（S）

規格
