GV698多制式高級圖像信號發生器(37-865MHz

規格 GV698
電視制式


顯示
PAL: B/G/H/D/K/I/N
SECAM:B/G/H/D/K/K1/L
NTSC:M制式
16位顯示:包括頻率、頻道指示和圖案等

高頻載波
頻率範圍
調諧

儲存/調用
高頻輸出
衰減


合成37-865 MHz
每級頻率 50 kHz
使用頻道 CCIR
32程序
80 dBμV 75Ω
每級10 dB 衰減共50 dB

視頻調製
調製類型
(SECAM/L除外)
調製指標


AM,雙邊帶調製
AM正極,雙邊帶調製
85%

伴音
外部輸入
  頻寬
  連接器

輸出
伴音載波信號
  頻率




V/A比率
調製類型


可選
100Hz∼15KHz
DIN4152或歐洲標準接口
(100KΩ)
歐洲標準接口(1KΩ)
可選多標準或單一信號
4.5MHz(M)
5.5MHz(B/G/H)
6.0MHz(I)
6.5MHz(D/K/K1/I/L)
13dB
FM(M/B/G/H/D/K/K1/I)AM(L)
標識類型發生器
標識類型
格式/清晰度
特殊標識類型

三種不同類型
64線(1024點/52μs)
按客戶要求定制
VTR測試
格式
上檔速度

8格矩形位置
每一圖像位置1格
立體聲/雙聲道
(ZWEITON)
模式
可選
頻率
V/A比率
調製類型
(可選)




雙聲、立體聲
載波1       載波2
5.5MHz      5.7421875MHz
13dB        20dB
FM int.1KHz FM int.3KHz
FM ext.     FM ext.

立體聲/麗音(NICAM
載波
  PAL B,G
  PAL I
V/A比率
調製
模式
通道一
通道二
傳輸
頻譜形狀




可選
5.850MHz±5Hz
6.552MHz±5Hz
20dB
4QPSK
單聲道,雙聲道,立體聲
1kHz可選
3kHz可選
728kbits/s
40%余弦偏差(PAL B,G)
100余弦偏差(PAL I)

圖文電視廣播及VPS 發生器
圖文電視
  頻率
  碼型
  容量

VPS
  頻率
  傳送模式
「0」
「1」


開/關選擇,1和1.5兩個級別
6.9375MHz(444*Fh)
不歸零
8個不同的頁面(兩種語言:西班牙語和英語),連續發送

5.0MHz
二項制

66%±5% 的白
視頻輸出
幅度範圍
標稱值
極性
消隱脈衝
連接器

0 至 1.3V
1V
正極,直流耦合
0V
BNC(75Ω)與歐洲標準接口
亮度信號輸出
(SVHS)高解像度
幅度
連接器

0.7 Vpp(亮度)
0.3 Vpp(comiance脈衝)
S-VHS 4 pins(75Ω)
色彩輸出
幅度
G同步性
連接器

0.7 Vpp(Y光道信號)
0.3 Vpp(彩色色度信號))
BNC與歐洲標準接口(75Ω)

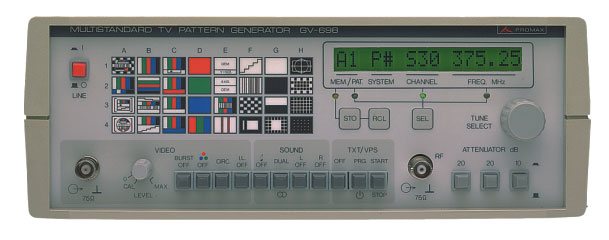

     GV698是寶馬公司配合衛星電視廣播最新設計的國際線路新產品。微機控制及模塊化結構使GV698只要附加組件就能擴展應用範圍。GV698能產生32種高質圖像,輸出頻率鎖相合成保證高穩定和高精度。16字位點陣LCD直接顯示彩色制式、頻道、頻率、伴音標準和輸出測試圖案編號。可選購附加NICAM及ZWEITON(雙聲道(麗音)/立體聲)。為了簡化圖像和伴音信號分析,面板設有按鈕,用於取消或重置某些基本功能、例如彩色副載波,色同步信號,伴音,立體聲,隔行掃描功能,電子圓圈,TXT(圖文電視信號源),VPS(錄像機測試信號源)。
    由於彩色信號標準各地不同,隨著衛星電視的普及,設計時已把常用9種標準制式存入GV698微機存儲器內。32種測試圖像中包括存儲式電子測試圖案,顯示出彩色電視或錄像機所有彩色我功能,普可把公司的英文名稱加入電子測試圖案中(此功能由廠方編寫,另外收費)。還有彩條,多種測試信號組合,紅、綠、藍等單色,輝度階梯,多頻率正弦波信號,柵格,色度/亮度延遲測試,點陣等等。以及Y-C、紅、綠、藍,觸發和同步信號輸出。高頻信號輸出電平80dBμV,有50dB衰減器(以二級20dB和一級10dB)配合運用。GV698是高級專業設計,用途廣泛,適合電子廠,電視台和有線電視高質圖像要求。是公認作檢測、分析的最佳多制式高級圖像信號發生器。

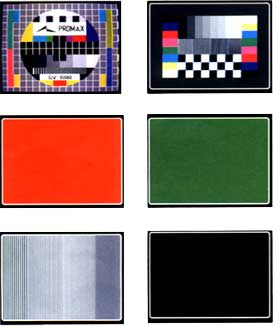

 測試圖案




同步輸出
極性
連接器

正負可選
BNC(75Ω)
示波器觸發輸出
觸發方式
連接器


垂直和水平
BNC(75Ω)
視頻輸入
阻抗
幅度
耦合

10KΩ
最大為1 Vpp
直流
電源
電壓

功率

110-125-220-230-240 VAC/50-60Hz
20瓦
機身特性
大小

重量

288×102×247mm(寬×高×深)
約3 Kg
