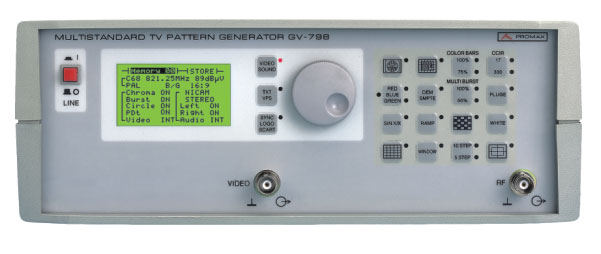

GV798多制式和多標準高級電視信號發生器（雙邊帶調製）
GV898多制式和多標準高級電視信號發生器（殘餘邊帶調製）

    多制式和多標準的電視信號發生器GV798和GV898有此類儀器最寬的功能選擇。37種圖案選擇，包括16：9格式，基於此，可設計出不同的配置。這些配置能存儲在32個存儲器中以備隨時調用。
    所有的功能都能在背光LCD屏幕的三個不同菜單中選擇。
    該儀器可以編程存入兩個不同的的能移動的彩色標識圖案。它還包括一個時鐘並可以顯示不同的預存信息。 所有通用的連接器接口如S-VHS、RGB、SCART……均在後面板上。RS232接口作為對該儀器的控制和數據交換是特別有用的。

視頻&音頻配置

合成RF輸出：
    依據所選標準（CCIR/STDL/OIRT或FCC）通過頻率或頻道調諧。
輸出電平：
    輸出RF信號電平能1dB步進衰減，最大衰減60dB
多標準：
    可選制式為：PAL（B/G/I/D/K），NTSC（M）和SECAM（L/D/K）。根據需要也可得到其他制式。
32種可配置存儲器
    它們允許自動選擇預先存儲的配置（圖一）

格式選擇：
    能選擇4：3或16：9格式
聲音調製:
    能在MONO/ZWEITION（B/G/D/K/M）和NICAM（B/G/I/L）之間選擇聲音調製。被調信號可以是內部或外部的（NICAM除外），並能關閉任一信道（L或R）。對於立體聲調製方式，第二載波可以是立體聲或雙聲道。

圖文電視，VCR同步信號（VPS和PDC），時鐘和隔行配置

圖文電視:
    包含1頁索引和4種語言的4頁數據（英語、西班牙語、法語和德語），還包括時鐘消隱。
VCR同步信號:
    VPS（視頻節目服務）和PDC（節目傳送控制）信號是廣  播裝置在節目傳送期間發送的使兼容視頻上的開、關同步。（圖二）
    WSS（寬屏幕信號）：這個信號在16：9接收機上啟動體現此特徵。對於4：3、14：9和16：9格式來說，產生8種不同的組合是可能的。（圖三）
時鐘：
    當時鐘打開時，此信息出現在所有圖案的右下角。


圖三

隔行：
    打開或關閉隔行

同步選擇：
    獨立地選擇水平和垂直同步的極性是可能的。也可以在G輸出裡啟動同步（圖四）
歐洲式連接器控制:
    FSTBK（快速消隱）信號在電視機上啟動RGB輸入。開關信號啟動歐洲連接器上的音頻和視頻信號。

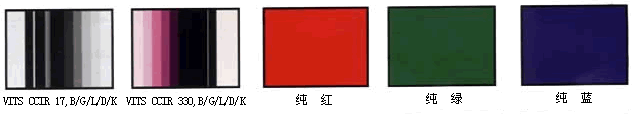

測試信號（VITS）:
    這種功能允許啟動CCIR、UK和FCC標準的測試信號。（圖五）
標識發生器
    在任何圖案中均可插入兩個彩色標識，它們可在圖案中移動到不同位置。

圖四

殘餘邊帶調製器

    （圖六、圖七）兩種電視信號發生器，GV-798和GV-898，提供相同的特點包括測試圖案和可能的配置。不同之處在於所用的調試方式。GV-798採用雙邊帶調製電視信號，而GV-898採用殘餘邊帶調製。對於應用模擬信號廣播的系統，利用GV-898仿真在天空中傳輸的信號是最佳的。
    兩種信號發生器都有1dB步進以調節輸出信號電平。

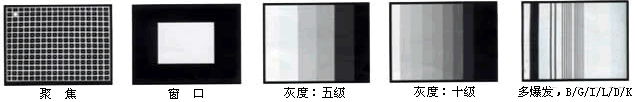

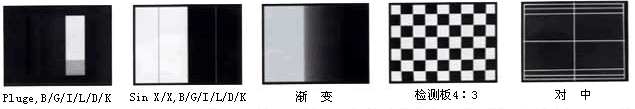

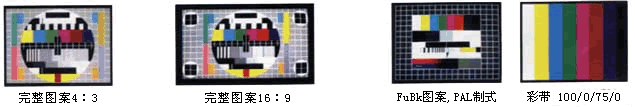

滿足任何測試需要的37種圖案

輸出電平：80dBμV(1dB步進衰減）
頻率：35-900MHz /850MHz
圖案：37種
分辨率：50kHz/10kHz
電視制式：PAL B/G/D/K/I,NTSC M
