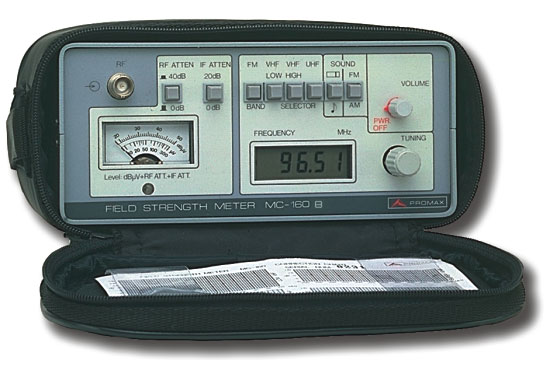

MC160B小型電視/調頻場強儀

場強測量範圍：20-110dBμV
場強精度：VHF±3dB  UHF±4dB
    MC160B是西班牙寶馬公司MC系列中小巧的場強儀，設計特別輕巧連電池和機套只重1.8公斤，有操作簡單，方便等優點。適用於所有有線電視和公共天線系統，測試頻率範圍46-860MHz，頻率顯示採用大型四位數字LCD，分辯率100KHz。這種場強儀的測量頻寬為300KHz，故可對電視立體聲伴音和彩色副載波進行選擇測量。儀器裝有AFC系統以利選台。場強量程為20-110dBμV，40dB高頻衰減器及20dB中頻衰減器，電平指示範圍為50dB。有場強音響提示，可通過音調高低變化來對天線定位進行監視。採用6個R14型1.5V電池或1.2V可充電池工作。符合德國"VDE"，歐洲"CE"電磁兼容標準。MC160B是一種小巧、價廉，非常實用的天線測試儀器。
 MC160B儀器外觀簡述
 1、場強電平指示
 2、75Ω高頻輸入
 3、40dB高頻衰減器
 4、20dB中頻衰減器
 5、FM頻段
 6、VHF"低"頻段
 7、VHF"高"頻段
 8、UHF頻段
9、音頻/場強音響選擇
10、AM/FM解調器選擇
11、電源開關/音量調節
12、接收頻率調諧鈕
13、頻率顯示
14、外接直流電插座
15、電源選擇開關
16、充電指示燈
MC160B 技術數據
接收頻段
LOW VHF頻段：48-160MHz
HIGH VHF頻段：160-450MHz
FM調頻廣播：87-108MHz
UHF頻段：450-860MHz
頻率顯示：4位數字顯示
分辨率：100KHz
輸入抗阻：75ΩBNC
場強測量範圍：20-110dBμV 		場強電平指示：50dB
線性偏差：±1dB
場強精度：VHF±3dB
          UHF±4dB
音頻解調器：AM/FM
音頻輸出功率：0.25W
電源：6個R14型1.5V電池
尺寸：連機套
220×110×158mm（寬×高×深）
重量：1.8公斤（連電池和機套）
MC160B使用說明
這裡我們簡單地說明操作法，使用者熟悉應用方法充分發揮本儀器的功能。
a)把天線引入線用P80匹配器接到75Ω高頻輸入端2號
b)選擇您所需頻段5、6、7、8號鍵
c)開啟11號電源開關
d)根據天線高頻輸入電平，選擇適合高/中頻衰減器3、4號鍵
e)選擇正確AM/FM解調器10號鍵，及選擇音頻輸出與節目聲音/場強音響提示9號鍵
f)可用12號鍵接收頻率調諧鈕，調校所選頻段中的任何頻率，如果接收頻道不詳，則可在整個頻段內搜索，但要注意1號場強電平指示。如果接收頻道已知，可把13號頻率顯示預調到正確頻率。
g)測試載波電平可由1號場強電平指示讀出，總電平要加上衰減器值及加或減修正圖表值。
h)修正圖表應用，例如：
在1號場強電平指示讀出的dB值為+35dBμV
例加上3號40dB高頻衰減器值+40dBμV
再加或減修正圖表值--例如測試頻率在610MH+2dBμV
總場強電平值= 77dBμV
附註：根據實踐經驗所得，如能把電視場強電平保持在60-80dBμV範圍內，電視機就能保證有理想效果的畫面。

電池使用說明
    本機可採用6個R14型1.5V電池/1.2Vs1.8A可充電池/外接12V1A代電器供電。輸入極向正確直流電到14號插座，電源選擇開關15號鍵決定作內置電池或外接直流電工作。內置電池工作及充電時開關就撥於INT CHG位置，充電時面板BATT CH.LED發光，充電約需8-12小時。當頻率顯示13號LCD上顯示LO BAT時，表示內置電池電壓低，需更換電池或充電。普通鋅/碳/鹼性電池不可充電（充電鎳鎘電池及代電器需額外購買）。採用鋅/碳電池約使用4-6小時，鹼性電池約10-12小時，鎳鎘充電池約6-8小時。
