PRD5手持式高級衛星/電視頻譜圖像場強儀 |
|||||||||
新一代標準
PRD5手持式高級衛星/電視頻譜圖像場強儀自動提供網絡中所有頻道的信息和信號質量。並不需要其他任何關於所測信號的信息，因為它能檢測信號類型，標準、調製方式，符號率等等。 此儀器按安裝者設置和理解測量的方式建立新的標準。PRD5手持式高級衛星/電視頻譜圖像場強儀有令人印象深刻的新功能，開發這些功能使得數字電視和模擬系統的測量和損傷檢測更加容易。 PRD5手持式高級衛星/電視頻譜圖像場強儀的小巧外形使得它非常適合現場使用。5寸的彩色LCD能顯示所有的測量值和模擬/數字電視頻道畫面。 PRD5手持式高級衛星/電視頻譜圖像場強儀具有高分辨率的頻譜分析功能，採用新的智能方式直接控制屏幕上信號的顯示。 PRD5手持式高級衛星/電視頻譜圖像場強儀覆蓋的標準很廣泛，包括模擬電視的PAL/SECAM和NTSC制式以及數字電視的COFDM/QPSK和QAM標準，特別適合目前電視從模擬向數字轉換的過渡期內使用。 從現在起，你的分析儀將更加智能和易於使用！ 主要特性
容易使用 專為您設計 PRD5手持式高級衛星/電視頻譜圖像場強儀非常易於使用。菜單自由控制系統和基於符號的鍵盤允許直接存取到幾乎所有功能。 儀器引導你進行各項功能操作，並且實時指示正在進行的測量。 例如：地面電視/衛星電視（ 模擬/數字信號（ PRD5手持式高級衛星/電視頻譜圖像場強儀有兩個創新的功能設計使得操作更加容易。 自動識別：分析一個頻道 PRD5手持式高級衛星/電視頻譜圖像場強儀在網絡及其內容分析方面將成為一個友好的夥伴。 分析信號的基本功能如下： 測 量
頻譜分析
信號解調
在這三個功能之間切換可提供給你當前所測量信號的所有信息。
僅按S/T鍵和D/A鍵，即可切換測量模式
暫按此鍵將打開自動識別功能，或廠按此鍵打開瀏覽器功能 自動識別魔法鍵
按壓瀏覽器鍵，儀器搜索和識別所測量的所有信號。首先，它識別該信號是模擬還是數字頻道 如果是模擬電視信號，它判斷期電視制式（PAL/SECAM和NTSC）。如果是數字電視信號，它分析調製方式是COFDM/QPSK或QAM，還有所有相關的參數，如電視標準、符號率、碼率等等，並試圖鎖住此信號。 因此，PRD5手持式高級衛星/電視頻譜圖像場強儀是一個全自動的操作快捷的儀器，能檢測和識別電視系統中的所有頻道。當所識別信號太弱時，儀器允許手動配置。 一鍵即可操作
這種新的測量概念給理解和使用儀器的方式上帶來了一個更本性的變化。PRD5手持式高級衛星/電視頻譜圖像場強儀不再是一個被動的工具，僅僅測量頻道。它變成了主動分析儀，定位可用頻段中所有的頻道並進行測量。 PRD5手持式高級衛星/電視頻譜圖像場強儀檢測所測頻段內所有的頻道並不需要任何預先資料，例如可用頻道數量、所傳輸信號類別或特性。PRD5手持式高級衛星/電視頻譜圖像場強儀能判定信號的種類（模擬或數字）和頻道頻寬，而且能自動識別數字頻道並顯示其變化。 測量值同屏顯示 在PRD5電視瀏覽器中，所有相關的測量值同時顯示在同一屏幕上。因此，無論選擇什麼測量功能，儀器將顯示反映所測信號質量的不同的測量參數。
頻譜分析：直接操作鍵，新一代直覺控制系統

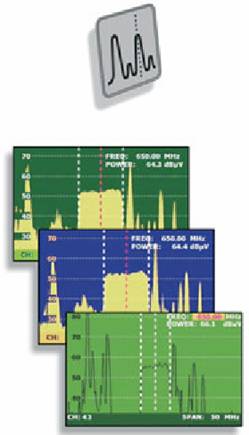

頻譜分析功能秉承一貫設計理念，以操作簡單為目標。但是，精度、分辨率、靈敏度和掃描時間等規格參數的合適如否能使頻譜分析儀成為一個非常有用的工具，也可能完全沒有一點用處。PRD5電視瀏覽器良好的設計使之滿足一個通信設備安裝者必須承擔的不同的需求和應用。 PRD5電視瀏覽器具備多種用戶可選的顏色模式或「皮膚」，使之成為一個定制界面。含有大量組合或顏色和線。不同顏色能有助於改善特定光照條件下的LCD顯示，特別是當進行頻譜圖形顯示的時候。 回到頻譜分析功能，PRD5電視瀏覽器採用一種創新的控制系統，基於4個箭頭使得頻譜分析的使用非常直觀。 「向上－向下」標記設置參考電平，所以當按下「向上」箭頭參考電平將增加10dB，按「向下」箭頭參考電平將降低10dB以檢查低電平的信號。 「向左－向右」箭頭用來選擇範圍或擴展，當按下「向右」箭頭時所顯示的頻率範圍能增加到整個頻頻寬度，當按下「向左」箭頭時能對游標附近範圍進行更細的分析。
按「向上」鍵兩次，儀器參考電平設置從70dB增加到90dBμV

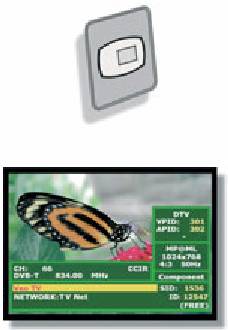

從32MHz展寬範圍開始，我們按「向左」箭頭，減少展寬範圍到16MHz 信號解調模擬和數字MPEG-2 切換到此模式將根據電視標準解調信號，既可解調模擬（衛星除外）也可解調數字信號。 當解調一個模擬頻道時（電纜電視或地面電視），PRD5電視瀏覽器顯示視頻和音頻，所調頻道的信息，包括頻道名稱和電視制式。 如果信號是數字的（電纜電視、衛星電視或地面電視），儀器幾秒鐘後顯示所有與頻道相關的數據：
按解碼按鈕，任何時候都可顯示服務列表，並顯示所有節目和所調諧頻道中的可用服務。使用解碼鍵和/或箭頭鍵來選擇一個特定的頻道或服務變得非常直觀。

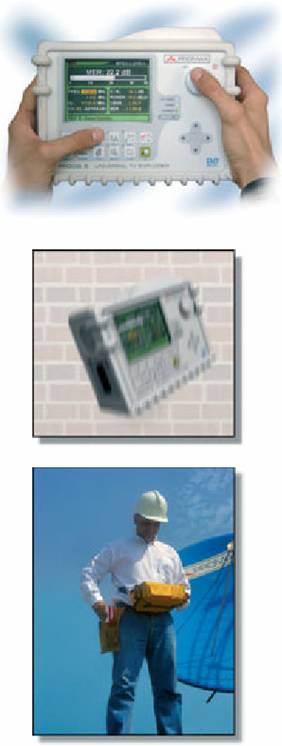

小巧輕便 操控於手掌之間
重量也是最優的。儀器連電池重量不到2kg，比同類型號的任何儀器都輕一半以上！
寶馬獨創的防撞外套保護儀器使之特別適合戶外使用。
跟使用寶馬其他儀器一樣，前面板的設計可以防止意外有水進入。

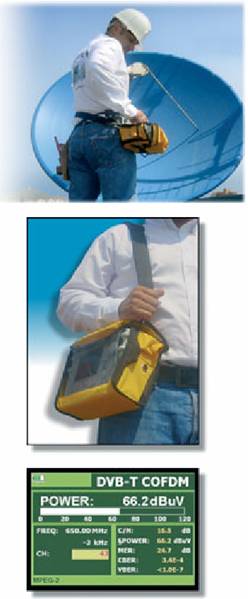

便攜包有一條皮帶方便將儀器掛在脖子上或更舒適地繫在腰間。當通過5寸大屏幕、高解析度和高亮度的LCD顯示屏讀取測量值時，兩手還可自由地把持或調節任一裝置。

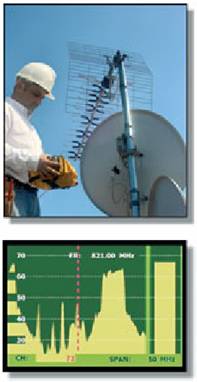

天線安裝 多功能性
一個特別的功能開發用於容易的天線陣列。此模式下，儀器自動配置提供一個在頻譜分析模式下變化快速的掃描時間。同時，顯示高靈敏的圖形光條，用於優化天線陣列所必須的信號尖峰的微調。
PRD5電視瀏覽器能給外部放大器和LNB提供電源，包括DVB-T室內天線所需的5V電壓。
PRD5電視瀏覽器也包括編程DiSEqC 1.2裝置的命令。
鋰電池最佳解決方案
當寶馬電子幾年前開始提供此類電池時，他們作為可用選件價格也非常高。 現在已證實使用此種電池的優勢是其他技術無法比擬的。同樣容量的鋰電池不僅體積小重量輕，而且可在任何時候充電。 使用鋰電池的另一個優點是它的指數充電週期，其充電時間非常短。從一個工作轉到別處時，儀器可用汽車代電器進行充電。 電池時間充電指示任何時間都顯示在屏幕左上角。 彩色液晶顯示屏大且亮
過去，因為彩色液晶顯示屏解析度低，我們不推薦使用。低對比度和亮度使得在陽光下使用非常困難，溫度範圍也受到限制。 現在，技術已經得到改進，此種特定的LCD（每平方厘米320點）保證了優異的解析度和令人驚奇的對比度和亮度，被推薦戶外使用且比模擬CRT（顯像管）更適合。此工業型號的溫度範圍也很寬，可在高溫和低溫下使用。儘管此儀器受一個自動開關係統保護，內部的風扇仍允許它在40攝氏度高溫下工作。 儀器具有亮度傳感器，可根據環境條件來調節顯示屏的對比度和亮度。此功能同時可節省電池用電。 | |||||||||
）
）
