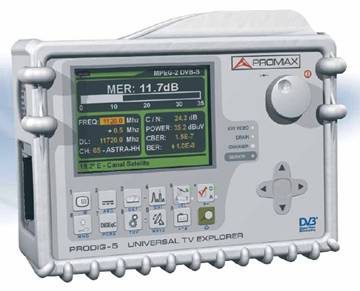

PRD5手持式高級衛星/電視頻譜圖像場強儀規格參數 |
 電平和功率測量配置
調 諧
調諧方式：頻道或頻率（IF和前向衛星頻段） 按需求配置頻道表 分 辨 率：45-865 MHz：50kHz； 950-2150 MHz：< 200 kHz （可擴展 滿頻段-500-200-100-50-32-16MHz） 自動搜索（瀏覽器）：門限電平可選，DVB-T或DVB-C選擇 信號識別：模擬或數字，自動
射頻輸入 阻 抗：75歐姆 連接 器：通用，帶BNC和F適配器 最大信號：130dBmV 最大輸入電壓 DC到100Hz：50 Vrms（AL-103電源適配器供電） 30 Vrms（非AL-103電源適配器供電） 45-2150MHz：130dBmV
數字信號測量
功率電平範圍 COFDM： 45 dBµV到100 dBµV. QAM： 45 dBµV到110 dBµV. QPSK： 44 dBµV到114 dBµV.
測量 DVB-T（COFDM）：功率電平，CBER,VBER,MER,C/N 顯示：數字和光條
DVB-C（QAM）：功率電平，BER,MER,C/N 顯示：數字和光條
DVB-S（QPSK）：功率電平，CBER,VBER,MER,C/N 顯示：數字和光條
COFDM 信號參數 載波 2k / 8k（用戶可定義） 防護間隔 1/4， 1/8， 1/16， 1/32（用戶可定義） 碼率 1/2， 2/3， 3/4， 5/6， 7/8 調製 QPSK， 16 QAM， 64 QAM 頻譜反轉 可選：開/關 層級 指示層級模式
QAM 信號參數 解調 16/32/64/128/256 QAM 符號率 1000到7000 kbauds 奈奎斯特濾波器跌落(α） 0.15 頻譜反轉 可選：開，關
QPSK 信號參數 符號率 2到45Mbauds 奈奎斯特濾波器跌落(α) 0.35 碼率 1/2，2/3，3/4，5/6，7/8和自動 頻譜反轉 可選： 開/關
視頻 格式 MPEG-2/DVB(MP@ML) 服務解碼 服務列表和PID
模擬信號測量
電平測量 測量範圍 地面電視和調頻頻段：10dBmV 到120dBmV（3.16mV到1V） 衛星頻段：30dBmV 到120dBmV（31.6mV到1V） 讀 數：自動量程轉換，在OSD窗口顯示 數字指示：絕對數值，單位為dBmV，dBmV，dBm 模擬指示：通過屏幕光條顯示相對值 測量頻寬：230kHz（地面電視頻段），4MHz（衛星電視頻段）（最大頻寬波動1dB） 音響指示：場強電平音響提示，隨信號強度成比例變化。 精 度 地面電視頻段：±1.5dB（30-120dBmV，45-865MHz）（22度±5度） 衛星電視頻段：±2.5dB（40-100dBmV，950-2150MHz）（22度±5度） 超過量程指示：↑，↓
測量模式 地面電視頻段 模擬頻道：電平、視頻/音頻比和載波/噪聲比 數字頻道：頻道功率電平，載波/噪聲比和頻道指示器 衛星電視頻段 模擬頻道：電平和載波/噪聲比 數字頻道：頻道功率電平和載波/噪聲比
頻譜分析模式 衛星電視頻段：30dBmV 到120dBmV（31.6mV到1V） 地面電視頻段：10dBmV 到120dBmV（3.16mV到1V） 測量頻寬 地面電視：230kHz 衛星電視：4MHz可選 掃描範圍 地面電視：整個頻段、500、200、100、50、32、16、8MHz可選 衛星電視：整個頻段、500、200、100、50、32、16MHz可選 標記：1個帶電平和頻率指示 測量 地面電視頻段 模擬頻道：電平 數字頻道：頻道功率電平 衛星電視頻段 模擬頻道：電平 數字頻道：頻道功率電平
監視器顯示 監 視 器：5英寸TFT（液晶）彩色顯示器 彩 色 制 式：PAL、SECAM和NTSC 電 視 標 准：M、N、B、G、I、D、K和L 頻 譜 模 式：通過游標可變擴展、動態範圍和參考電平 靈 敏 度：40dBmV正確同步
基帶信號
視頻 外部視頻輸入：SCART歐洲標準連接器 靈 敏 度：1Vpp（75歐姆）正極性視頻 視 頻 輸 出：SCART歐洲標準連接器（75歐姆）
音頻 輸 入：SCART歐洲標準連接器 輸 出：內置喇叭，SCART歐洲標準連接器 解 調：電視PAL、SECAM、NTSC制式，根據DVB-T、DVB-C、DVB-S和MPEG標準 去加重：50ms 副載波：根據電視標準數字頻率合成
RS-232C接口 用於維修服務和校準
外部單元供電 通過RF（射頻）輸入連接器 地面和衛星電視：外部或5/13/15/18/24V 22kHz 信號：衛星頻段可選 電壓：0.6V+-0.2V 頻率：22kHz+-4kHz 最大功率：5W
DiSEqC發生器 依據DiSEqC 1.2標準
電源 內 部 電池：7.2V 11Ah鋰電 獨立放電時間：連續模式大於3.5小時 充電時間：3小時充到80％（關機情況下） 外 部 電壓：12V 功耗：35W 自動關機：可設置。在所選分鐘數後控制鈕無任何操作，自動關閉
操作環境條件 海 拔 高 度：大於2000m 溫 度 范 圍：5-40攝氏度（超過溫度範圍自動斷開） 最大相對濕度：80%（最大31攝氏度），40攝氏度時線性減少至50%。
機械特性 機身尺寸：230 X 161 X 76mm（寬X高X深） （總體積：2814立方厘米） 重 量：1.9kg（無外套）
包含附件 1x CB-044 可充電的鋰電 7.2 V, 11 Ah 1x AD-055 "F"/F-BNC/F適配器 1x AD-056 "F"/F-"DIN"/F適配器 1x AD-057 "F"/F-"F"/F適配器 1x AL-103 外接直流電源 1x DC-261 背包 1x AA-103 車載充電器 1x CA-005 市電電纜線
可選附件 DC-299 運輸手提箱
|
