視頻解碼：MPEG-2，MPEG-4 H.264
-
音頻解碼：MPEG-1, MPEG-2 和 AAC
-
視頻格式：SD (標清) 和 HD (高清)
-
視頻分辨率：1080i, 720p 和 576i
-
屏幕格式：16:9 和 4:3
-
HDMI接口
-
DVB-T/H, DVB-C 和 DVB-S/S2
-
加密頻道CAM模塊
-
TS-ASI輸入輸出
>>
查閱英文資料（PDF版） |

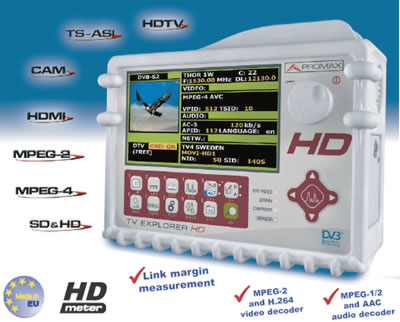

現在廣播應用的典型高清格式是1080i（1920×1080點）和720p（1280×720點），使用以上視頻分辨率的大多數電視節目壓縮成MPEG-4進行播出。依賴於先進的電子技術發展水平，PRE-HD能夠顯示這些電視節目。
HDTV節目內容製作昂貴，因此通常採用加密保護。PRE-HD又一次配備了新標準CAM接口，使得高清電視節目也可以顯示。
歐洲數百萬人現在只看數字電視廣播，模擬電視已成歷史。對於那些仍處於模擬向數字轉換過程的人來說，數字電視播出設備的使用將日益頻繁。此類設備，如我們的Digital
To TV系統，處理數字信號時經常用TS-ASI（流傳輸）作為標準接口。所以電視信號分析儀包含TS-ASI輸入輸出接口已成為一個基本特徵，如果它想真正經受住未來的考驗。
然而，一個重僅2kg的儀器擁有所有這些特性，可能嗎？
|
|
規格
|
特性 |
PRE-HD |
通用
頻率範圍
調諧模式
頻道表
分辨率
5-1000 MHz
950-2150 MHz
自動搜索(瀏覽器)
模擬和數字信號識別
傳輸流參數識別 |
5到1000MHz 和 950到2150MHz連續調諧
頻道或頻率(IF或衛星頻段下行)
根據需要配置
50 kHz
< 200 kHz (FULL-500-200-100-50-32-16 MHz可擴展)
門限電平可選，DVB-T/H, DVB-C 和 DVB-S2 選擇
自動
音頻和視頻比特率檢測，網絡ID和服務提供商列表 |
視頻
數字調製
分辨率
視頻格式
電視制式
電視標準
屏幕 |
DVB-T, DVB-H, DVB-S, DVB-S2, DVB-C
1080i, 720p, 576i
MPEG-2, MPEG-4 H.264
PAL, NTSC, SECAM
M, N, B, G, I, D, K 和 L
16:9, 4:3 |
射頻輸入
阻抗
連接器
最大信號
最大輸入電壓
DC 到 100 Hz
5 MHz 到 2150 MHz |
75 Ω
通用, 帶BNC或F 適配器
130 dBμV
50 V rms (AL-103充電器供電)
30 V rms (非AL-103充電器供電)
130 dBμV |
數字信號測量
DVB-T/H (COFDM)
DVB-C (QAM)
DVB-S (QPSK)
DVB-S2 (QPSK/8PSK) |
數字和光條
數字功率電平, CBER, VBER, MER, 載噪比和噪聲門限
數字功率電平, BER, MER, 載噪比和噪聲門限
數字功率電平, CBER, VBER, MER, 載噪比和噪聲門限
連接門限, 數字功率電平, CBER, LBER, MER, 載噪比和噪聲門限 |
模擬信號測量
地面電視頻段
衛星頻段 |
電平, 視音頻比, 載噪比，FM 分離度和解調
電平, 載噪比 |
|
高級功能 |
DVB-T/H, DVB-C, DVB-S 和DVB-S2星座圖
回聲分析模式
內置直接按鍵頻譜分析
數字和模擬頻道數據記錄儀（測量值自動截獲和存儲）
衛星中頻信號測試 (衛星頻段IF 分配網絡響應)
衰減測試功能 (地面電視頻段分配網絡響應)
DiSEqC 發生器和 LNB 供電
音頻和視頻解碼和播放 |
|
接口 |
SCART, HDMI, TS-ASI (輸入和輸出), USB, 通用接口 |
機械特性
尺寸
重量 |
230 (寬) x 161 (高) x 76 (深) mm. 體積: 2,814 立方厘米
2.2 kg (不含皮套) |
|
