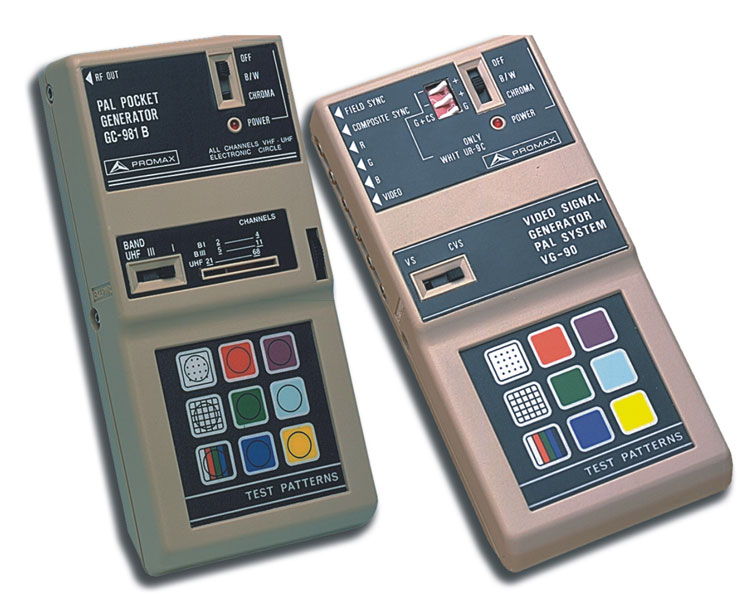

GC981B小巧PAL彩色、黑白電視圖像信號發生器（高頻式）

GC981B小巧PAL彩色、黑白電視圖像信號發生器（高頻式）
VG90小巧PAL彩色、黑白電視圖像視頻發生器（視頻式）

GC981BPAL彩色、黑白電視圖像信號發生器均能產生11種測試圖像（7種彩色，4種黑白）。所有圖案都有白色圓圈，調校熒光屏位置方便靈活。面板觸摸式按鈕選擇測試圖案，附有9V鎳鎘電池可充電備用。GC981B輸出高頻信號VHF2至11頻道，UHF21至70頻道，高頻頻率用旋轉電位器調節，輸出強度78dBμV(8mV)，輸出電平穩定。VG90視頻信號輸出各有RGB（紅、綠、藍），Y（組合彩色或黑白視頻信號）及可控+/-極性同步信號輸出，是維修黑白、彩色監視器及投射式大屏幕電視的理想儀器。高頻式GC981B和視頻式VG90是公認的小巧型PAL圖像信號發生器。

GC981B特性：
高頻輸出：
頻率範圍：
    BⅠ:47-65MHz
    BⅡ:175-217MHz
    BⅣ-Ⅴ:470-860MHz
輸出電平：78dBμv(8mV)
輸出阻抗：75Ω
調製：雙邊帶負調製
伴音：6.5MHz可預選
VG90特性:
視頻：1Vpp(75Ω)
彩色輸出：1Vpp(75Ω)
同步輸出
垂直輸出：1.5Vpp(75Ω)
合成輸出：1.5Vpp(75Ω)
其它功能：
視頻沒同步
R信號、G信號沒同步
H+V正負極沒同步；正負垂直脈衝

特性：
測試圖案：點，灰色，灰階，紅，綠，藍,紫，
青，黃，標準彩條，所有的都加上圓圈
制式：PAL B,G,H(I,D,K可選）
彩色副載波頻率：4.433619MHz
水平頻率：15，611Hz
垂直頻率：50.30Hz
尺寸：83×178×34(寬×高×深）

重量：0.35千克
電源：9V鎳鎘電池
充電設備：9-12V DC85mA代電器（220V Ac)
附件：VG90(3條帶有BNC連接電纜)，
        GC981B（1條連接電纜）
        攜帶包，說明書，UR-9B代電器

測試圖案：
