| 规格 |
GV298 |
电视制式
显示 |
PAL B/G/H/D/K/I/N
16位显示：包括频率、频道指示和图案等 |
|
高频载波
频率范围
调谐
高频输出
衰减
连接器 |
合成37-865 MHz
每级频率 50 kHz
使用频道 CCIR
80 dBμV±3dB 75Ω
每级20 dB 衰减共60 dB
BNC(75Ω) |
|
视频调制
调制类型
调制指标
V/A比率 |
AM,双边带调制
85%
13dB |
伴音
载波调制
调制方式
飘移 |
5.5/6/6.5 MHz（可选）
FM 1KHz
±30 KHz |
| 测试图案 |
100%白色
方格加圆圈
点
棋盘方格
标准彩条
红色
绿色
蓝色
灰阶
灰色
|
视频输出
振幅
极性
连接器 |
1Vpp
正
BNC与欧洲标准接口(75Ω) |
R-G-B输出
幅度
连接器 |
0.7Vpp
欧洲标准接口 |
示波器触发输出
信号
连接器 |
垂直和水平
BNC（5 KΩ） |
音频信号
幅度
频率
连接器 |
250 mVpp
1 KHz
欧洲标准接口10 KΩ |
|
|
 |
|

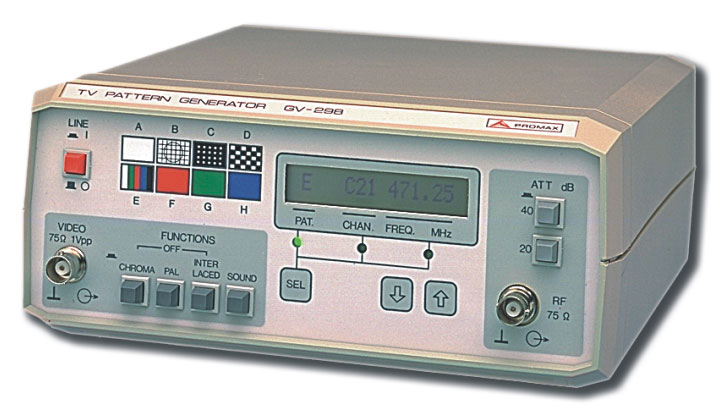

GV298彩色、黑白电视信号发生器功能强大，易于操作，能产生10种测试图像，是测试／维修有线电视、彩色、黑白电视机的理想仪器。新增视频和音频输出由方型插座输出。全新高频组件频率37-865MHz，囊括了中国现行电视频率。输出频率、图案及频道由面板按键选择，用大型
LCD 显示。频率由面板调谐按键作每级50K微调，用5位数字
LCD 显示。备有伴音6.5MHz制式供选择。有水平及垂直同步脉冲输出，增设隔行扫描功能，使测试更加灵活高效。结构精密，携带方便，诚属内外勤使用的理想图像信号发生器，是专业人员的好助手。
|
|
测试图案
|
|
|
电源
电压
功率 |
110-125-220-230-240 VAC/ 50～60 Hz
8 瓦 |
机身特征
尺寸
重量 |
212×102×241mm（宽×高×深）
2.25千克 |
| 附件 |
说明书，BNC/TV同轴电缆，电源线，备用保险丝 |
|
