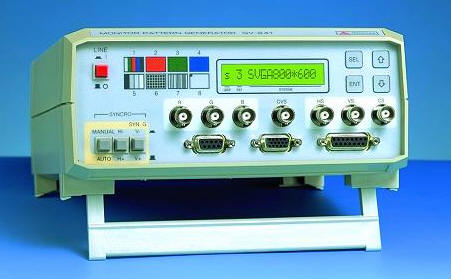

GV241监视器测试信号产生器

8种测试图案

•  彩条

•  三原色（红、绿、蓝）

•  灰度条

•  交叉影线

•  多波群信号

•  100％白

输出

•  2×D9

•  D15

•  RGB

•  复合同步

•  行同步

•  场同步

•  无同步视频

英文资料

Datasheet		68KB
TV Generators Catalog		330KB

测试宽范围的不同型号的电脑显示器，需要一台万能监视器测试信号产生器，GV241能满足您的需要，可广泛用于各类电脑监视器的检测、调整、校验和维修。

GV241提供了多达29种显示格式，同步、行和场时钟信号非常可靠。同时，该仪器提供了3种类型的监视器连接器，如RGB、CVS输出，行、场和通过BNC连接器输出的复合同步脉冲。

公差

• 行频率偏移：±1%

• 场频率偏移：±1.5%

图示：

SH(2)：行同步 PPH(3)：行后边沿黑电平肩 PAH(4)：行前边沿黑电平肩

SV(6)：场同步 PPV(7)：场后边沿黑电平肩 PAV(8)：场前边沿黑电平肩

图像格式参数表

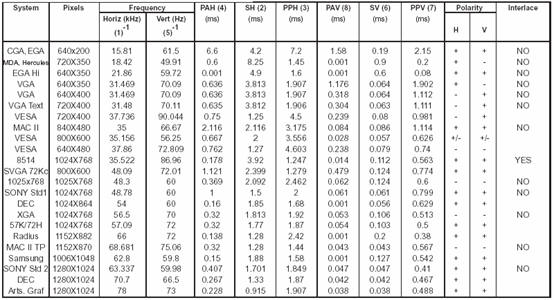

第一组（P）

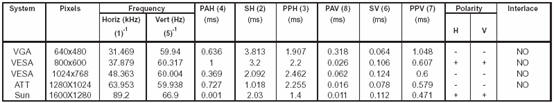

第二组（S）

规格
