| 规格 |
GV698 |
电视制式
显示 |
PAL:
B/G/H/D/K/I/N
SECAM:B/G/H/D/K/K1/L
NTSC:M制式
16位显示：包括频率、频道指示和图案等 |
|
高频载波
频率范围
调谐
储存/调用
高频输出
衰减 |
合成37-865 MHz
每级频率 50 kHz
使用频道 CCIR
32程序
80 dBμV 75Ω
每级10 dB 衰减共50 dB |
|
视频调制
调制类型
(SECAM/L除外）
调制指标 |
AM,双边带调制
AM正极,双边带调制
85% |
|
伴音
外部输入
带宽
连接器
输出
伴音载波信号
频率
V/A比率
调制类型
|
可选
100Hz～15KHz
DIN4152或欧洲标准接口
（100KΩ)
欧洲标准接口（1KΩ)
可选多标准或单一信号
4.5MHz(M)
5.5MHz(B/G/H)
6.0MHz(I)
6.5MHz(D/K/K1/I/L)
13dB
FM(M/B/G/H/D/K/K1/I)AM(L) |
标识类型发生器
标识类型
格式/清晰度
特殊标识类型 |
三种不同类型
64线（1024点/52μs)
按客户要求定制 |
VTR测试
格式
上档速度 |
8格矩形位置
每一图像位置1格 |
立体声/双声道
(ZWEITON)
模式
可选
频率
V/A比率
调制类型
（可选） |
双声、立体声
载波1 载波2
5.5MHz 5.7421875MHz
13dB 20dB
FM int.1KHz FM int.3KHz
FM ext. FM ext.
|
立体声/丽音（NICAM）
载波
PAL B,G
PAL I
V/A比率
调制
模式
通道一
通道二
传输
频谱形状 |
可选
5.850MHz±5Hz
6.552MHz±5Hz
20dB
4QPSK
单声道，双声道，立体声
1kHz可选
3kHz可选
728kbits/s
40%余弦偏差（PAL B,G)
100余弦偏差(PAL I)
|
图文电视广播及VPS
发生器
图文电视
频率
码型
容量
VPS
频率
传送模式
“0”
“1” |
开/关选择，1和1.5两个级别
6.9375MHz（444*Fh）
不归零
8个不同的页面（两种语言：西班牙语和英语），连续发送
5.0MHz
二项制
黑
66%±5% 的白 |
视频输出
幅度范围
标称值
极性
消隐脉冲
连接器 |
0 至 1.3V
1V
正极，直流耦合
0V
BNC(75Ω)与欧洲标准接口 |
亮度信号输出
（SVHS)高解像度
幅度
连接器 |
0.7 Vpp（亮度）
0.3 Vpp（comiance脉冲)
S-VHS 4 pins（75Ω） |
色彩输出
幅度
G同步性
连接器 |
0.7 Vpp（Y光道信号）
0.3 Vpp（彩色色度信号））
BNC与欧洲标准接口(75Ω) |

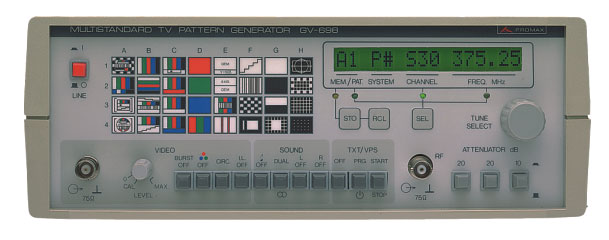

GV698是宝马公司配合卫星电视广播最新设计的国际线路新产品。微机控制及模块化结构使GV698只要附加组件就能扩展应用范围。GV698能产生32种高质图像，输出频率锁相合成保证高稳定和高精度。16字位点阵LCD直接显示彩色制式、频道、频率、伴音标准和输出测试图案编号。可选购附加NICAM及ZWEITON（双声道（丽音）/立体声）。为了简化图像和伴音信号分析，面板设有按钮，用于取消或重置某些基本功能、例如彩色副载波，色同步信号，伴音，立体声，隔行扫描功能，电子圆圈，TXT（图文电视信号源）,VPS(录像机测试信号源）。
