GV798多制式和多标准高级电视信号发生器（双边带调制）
GV898多制式和多标准高级电视信号发生器（残余边带调制）

    多制式和多标准的电视信号发生器GV798和GV898有此类仪器最宽的功能选择。37种图案选择，包括16：9格式，基于此，可设计出不同的配置。这些配置能存储在32个存储器中以备随时调用。
    所有的功能都能在背光LCD屏幕的三个不同菜单中选择。
    该仪器可以编程存入两个不同的的能移动的彩色标识图案。它还包括一个时钟并可以显示不同的预存信息。 所有通用的连接器接口如S-VHS、RGB、SCART……均在后面板上。RS232接口作为对该仪器的控制和数据交换是特别有用的。

视频&音频配置

合成RF输出：
    依据所选标准（CCIR/STDL/OIRT或FCC）通过频率或频道调谐。
输出电平：
    输出RF信号电平能1dB步进衰减，最大衰减60dB
多标准：
    可选制式为：PAL（B/G/I/D/K），NTSC（M）和SECAM（L/D/K）。根据需要也可得到其他制式。
32种可配置存储器
    它们允许自动选择预先存储的配置（图一）

格式选择：
    能选择4：3或16：9格式
声音调制:
    能在MONO/ZWEITION（B/G/D/K/M）和NICAM（B/G/I/L）之间选择声音调制。被调信号可以是内部或外部的（NICAM除外），并能关闭任一信道（L或R）。对于立体声调制方式，第二载波可以是立体声或双声道。

图文电视，VCR同步信号（VPS和PDC），时钟和隔行配置

图文电视:
    包含1页索引和4种语言的4页数据（英语、西班牙语、法语和德语），还包括时钟消隐。
VCR同步信号:
    VPS（视频节目服务）和PDC（节目传送控制）信号是广  播装置在节目传送期间发送的使兼容视频上的开、关同步。（图二）
    WSS（宽屏幕信号）：这个信号在16：9接收机上启动体现此特征。对于4：3、14：9和16：9格式来说，产生8种不同的组合是可能的。（图三）
时钟：
    当时钟打开时，此信息出现在所有图案的右下角。


图三

隔行：
    打开或关闭隔行

同步选择：
    独立地选择水平和垂直同步的极性是可能的。也可以在G输出里启动同步（图四）
欧洲式连接器控制:
    FSTBK（快速消隐）信号在电视机上启动RGB输入。开关信号启动欧洲连接器上的音频和视频信号。
测试信号（VITS）:
    这种功能允许启动CCIR、UK和FCC标准的测试信号。（图五）
标识发生器
    在任何图案中均可插入两个彩色标识，它们可在图案中移动到不同位置。

图四

残余边带调制器

    （图六、图七）两种电视信号发生器，GV-798和GV-898，提供相同的特点包括测试图案和可能的配置。不同之处在于所用的调试方式。GV-798采用双边带调制电视信号，而GV-898采用残余边带调制。对于应用模拟信号广播的系统，利用GV-898仿真在天空中传输的信号是最佳的。
    两种信号发生器都有1dB步进以调节输出信号电平。

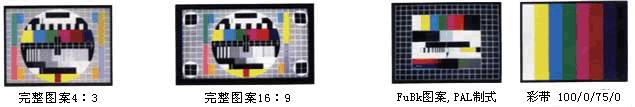

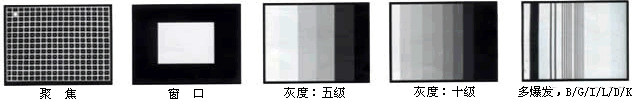

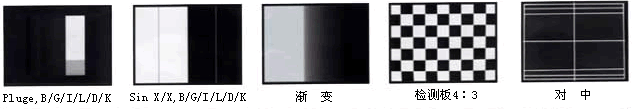

满足任何测试需要的37种图案

输出电平：80dBμV(1dB步进衰减）
频率：35-900MHz /850MHz
图案：37种
分辨率：50kHz/10kHz
电视制式：PAL B/G/D/K/I,NTSC M
