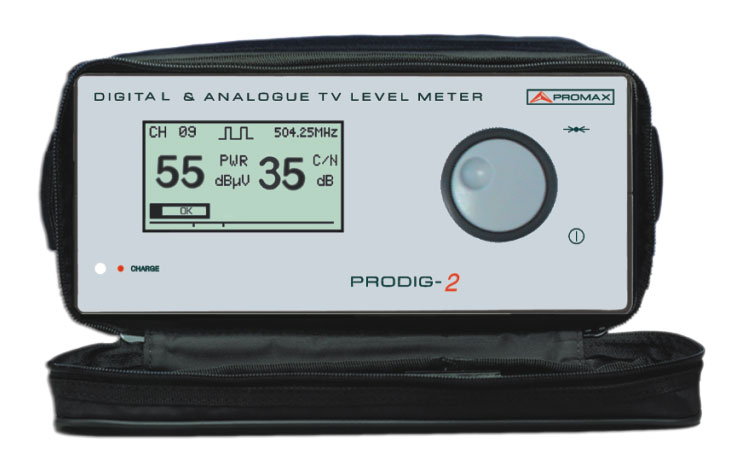

PRG2地面电视信号质量检测器

规格 PRG2

调谐

范围为37-865 MHz,通过频道调谐

自动解调识别

模拟/数字
测量精度 ±2dB(载波电平)
±3dB(载波/噪声比)
测量
模拟信号

数字信号

视频载波电平
载波/噪声比(C/N)
频道功率
载波/噪声比(C/N)
测量信号质量的诊断指示
图形显示
外部单元供电
6dB测试输出


背光LCD图形显示器
12/15/18/24V可选
校准输出,6dB衰减器和DC耦合器
电源
内部
外部
电池充电器

NiCd,Ni-MH电池
DC-12V电源
内置
机身特性
外型尺寸

重量

197×87×190mm(宽×高×深)
2.6KG(包括电池)
 容易使用

    PRG2(PRODIG-2)进行所有的计算来确定数字地面电视信号的质量。机械设计的专门衰减器易于使用且坚固耐用。唯一一个旋钮允许频道调谐和选择其他隐含功能,例如:频道表选择、外部单元供电、关机模式等。前面板没有任何连接器和按键,保证最好的防水、防尘等性能。

 频道选择

    这是PRG2允许直接选择的唯一一个参数。当选择了一个频道后,所有的测量参数将自动调节。这样避免了某类判读错误,并且使测量很容易进行。

 电平/功率测量

     当识别出是模拟信号,仪器设置成电平测试。如果是数字信号,仪器将自动测量频道功率。

 自动识别
 图形条

    图形条显示电视频道的电平/功率和噪声电平。当测量电平/功率值在推荐的容限范围内,且载波/噪声比大于推荐的最小值,显示"OK"字样。

 频道对应的频率

    显示所调谐的频道对应的频率值。这仅仅是一个批示值,因为只能通过频道调谐。配置菜单允许选择不同的频道表。

 载波/噪声比测量

    为了评价信号质量,这是该仪器提供的最重要测量功能。

 6dB测试

    PRG2集成了为6dB测试特别设计的一个输出,这对于数字电视安装非常重要。它允许通过一个安全容限超过门限电平来保证正确的操作。

 外部单元供电

    PRG2也可启动外部单元,如天线放大器,供电电压为12、15、18或24V。
