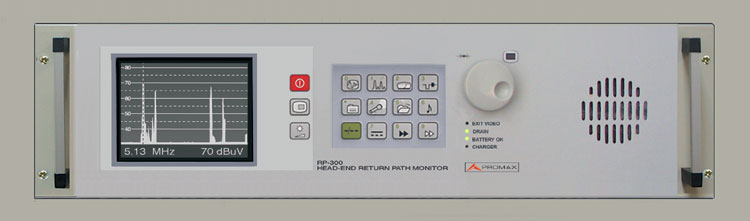

RP300电缆电视返回通路测试仪


    CATV网络返回频段的使用在不断扩展，互联网服务和付费节目增长了对交互性的需求。测试返回频段的基本方法需要在远端注入信号并检测在前端的接收电平，此方法至少需要两人互相呼叫来调试。也可仅需一个工程师在一个地点，通过一台信号发生器和一些监控设备完成所有的测试，但此方法需要在测试仪器上大量投资。
    RP300是宝马电子最新推出的返回通道测试仪，只需一人用一套低成本系统即可测试和调整CATV返回通路。在远端，RP100返回通路多载波发生器注入一个或两个载波（用RP100Q可多达四个）到电缆电视网络中。返回通路监视器RP300在前端显示返回频段接收到注入载波的情形，此屏幕显示内容能被调制到一个空闲频道并通过前向通路传送回去。在远端，工程师将收到一个在前端所见到的实时信号画面。通过在RP100上选择正确的频率和可变载波的电平，可以容易和高效地测试和对返回通路进行均衡补偿。该系统还允许从不同的地点同时进行测试，唯一条件是设置不同的频率以便每个工程师能容易分辨它的来源。
    除此之外，RP300包含PRK3+的所有特性，具备模拟/数字电视测试和频谱分析功能，配有RS-232C标准串口，可连接打印机打印测试数据，或用电脑对数据进行分析。RP300是对CATV网络进行全面分析的理想选择！

技术数据：
调        谐：5-862MHz连续可调
自 动 存储器：99程式存取
输 入 阻  抗：75Ω BNC
场强测量范围：TV和FM 20-130dBμV　
基 本 精  度：TV±1.5dB SUB±2dB
分   辨   率：50KHz　
中 频 带  宽：230KHz　
数 据 记录器：可记录9801个测量值
频 谱 功  能：显示在选定的频段内能扩展
返 回 频  段：4个载波的图形分析　

制      式：PAL、SECAM、NTSC
图象监视器：M、N、B/G、D/K、I、L制式
视 频 输出：75Ω BNC
音 频 输出：内置喇叭，BNC
伴 音 解调：AM、FM、TV可选择
伴音副载波：4-9MHz可变，10KHz分辨率
电      源：95-250V自动调压50/60Hz
功      耗：40W
机 械 尺寸：482×132×329mm(宽×高×深)
重      量：7KG
