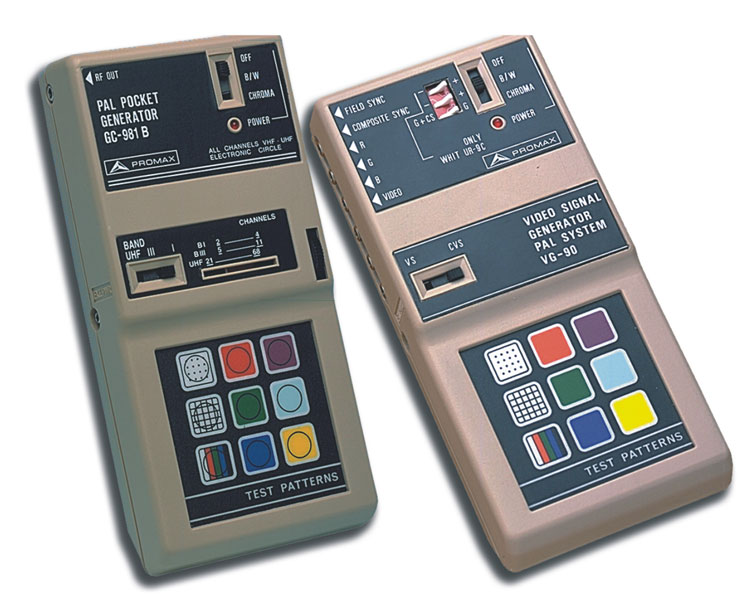

GC981B小巧PAL彩色、黑白电视图像信号发生器（高频式）

GC981B小巧PAL彩色、黑白电视图像信号发生器（高频式）
VG90小巧PAL彩色、黑白电视图像视频发生器（视频式）

GC981BPAL彩色、黑白电视图像信号发生器均能产生11种测试图像（7种彩色，4种黑白）。所有图案都有白色圆圈，调校荧光屏位置方便灵活。面板触摸式按钮选择测试图案，附有9V镍镉电池可充电备用。GC981B输出高频信号VHF2至11频道，UHF21至70频道，高频频率用旋转电位器调节，输出强度78dBμV(8mV)，输出电平稳定。VG90视频信号输出各有RGB（红、绿、蓝），Y（组合彩色或黑白视频信号）及可控+/-极性同步信号输出，是维修黑白、彩色监视器及投射式大屏幕电视的理想仪器。高频式GC981B和视频式VG90是公认的小巧型PAL图像信号发生器。

GC981B特性：
高频输出：
频率范围：
    BⅠ:47-65MHz
    BⅡ:175-217MHz
    BⅣ-Ⅴ:470-860MHz
输出电平：78dBμv(8mV)
输出阻抗：75Ω
调制：双边带负调制
伴音：6.5MHz可预选
VG90特性:
视频：1Vpp(75Ω)
彩色输出：1Vpp(75Ω)
同步输出
垂直输出：1.5Vpp(75Ω)
合成输出：1.5Vpp(75Ω)
其它功能：
视频没同步
R信号、G信号没同步
H+V正负极没同步；正负垂直脉冲

特性：
测试图案：点，灰色，灰阶，红，绿，蓝,紫，
青，黄，标准彩条，所有的都加上圆圈
制式：PAL B,G,H(I,D,K可选）
彩色副载波频率：4.433619MHz
水平频率：15，611Hz
垂直频率：50.30Hz
尺寸：83×178×34(宽×高×深）

重量：0.35千克
电源：9V镍镉电池
充电设备：9-12V DC85mA代电器（220V Ac)
附件：VG90(3条带有BNC连接电缆)，
        GC981B（1条连接电缆）
        携带包，说明书，UR-9B代电器

测试图案：
